Hliníkové balkóny a statika: čo preveriť pred výrobou
Hliníkové balkóny potrebujú návrh, ktorý spojí novú konštrukciu so skutočným stavom bytového domu. Nízka vlastná hmotnosť materiálu sama nepotvrdzuje vhodnosť kotvenia ani dovolené rozmery. Statika hliníkových balkónov preto posudzuje celý prenos zaťaženia: od podlahy a zábradlia cez rám a spoje až do nosných častí budovy. Pre vlastníkov je podstatné vedieť, ktoré vstupy sú overené, ktoré ešte chýbajú a na aké riešenie sa záver odborníka vzťahuje.
Tento prehľad pomôže správcovi pripraviť zadanie a porozumieť výsledku posúdenia. Neobsahuje univerzálnu nosnosť ani návod na výber kotiev. Ponuku kompletného riešenia nájdete na stránke hliníkové závesné balkóny HS ALUSYSTEM; tu sa sústredíme na technické otázky, ktoré treba uzavrieť pred výrobou.

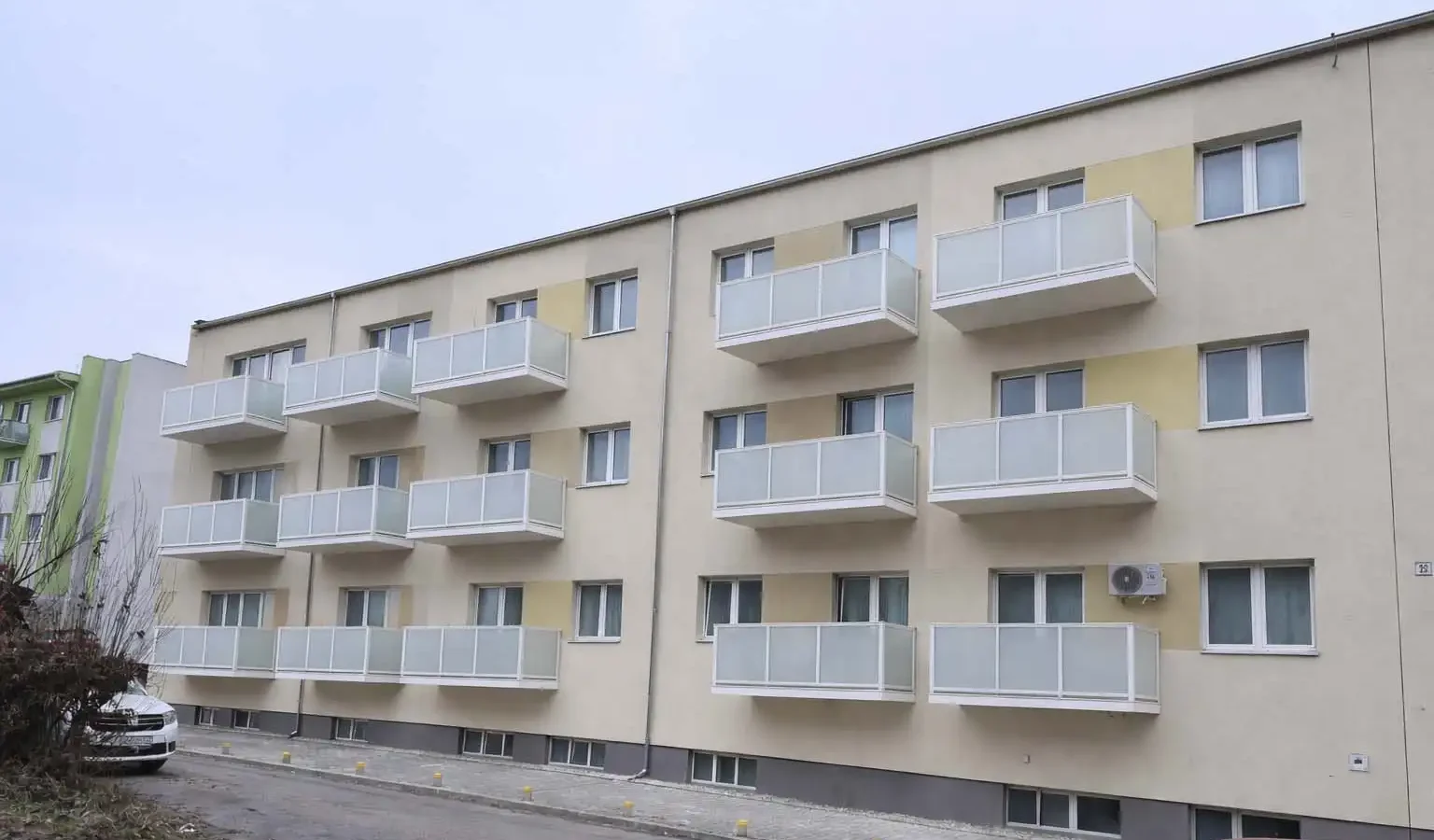

Fotografia realizácie HS ALUSYSTEM ukazuje dokončené balkóny. Nosné napojenia ukryté za povrchmi z nej nemožno overiť ani preniesť na iný dom.
Statika hliníkových balkónov začína jasným rozsahom
Nová zostava a existujúci dom patria do jedného zadania
Na začiatku určite, či sa staré balkóny vymieňajú, či vzniknú nové miesta na fasáde alebo či sa mení pôdorys. Posúdenie musí vychádzať z konkrétnej zostavy a spôsobu jej napojenia. Samotný výpočet samostatného rámu ešte nepreukazuje, že ho bezpečne unesie existujúci podklad.
V zadaní označte počet balkónov, polohy na fasáde, zamýšľané používanie a zachované časti domu. Rozlišujte predbežný variant od riešenia určeného do výroby. Ak vlastník neskôr zmení výplň, podlahu alebo rozmer, pôvodné závery sa na zmenu nemusia vzťahovať.
Nosný podklad treba identifikovať a preveriť
Pohľad na fasádu neukazuje celú skladbu
Omietka a zateplenie neodhaľujú materiál, hrúbku ani stav nosnej časti. Podobné fasády môžu zakrývať odlišné konštrukcie. Pri panelovom dome je potrebné poznať úlohu konkrétneho panela; pri murovanom dome vlastnosti a stav prvkov, do ktorých má návrh prenášať sily.
Pôvodné výkresy sú užitočné, ale ich súlad so stavbou treba overiť v rozsahu určenom odborníkom. Zaznamenajte prestavby, staršie opravy, trhliny a miesta poškodenia. Označenie „betónová stena“ bez doložených vlastností nemusí byť pre návrh dostatočné. Rozsah zistení na mieste vysvetľuje samostatný článok o zameraní balkónov na bytovom dome.
Posudzuje sa zaťaženie celej balkónovej zostavy
Vlastná hmotnosť je iba jedna časť
Do návrhu vstupuje rám, podlaha, zábradlie, výplne aj ďalšie dohodnuté prvky. Odborník určí relevantné užitkové a klimatické zaťaženia a ich kombinácie podľa projektu a platných návrhových podkladov. Účinky vetra či snehu sa nepreberajú odhadom z fotografie podobnej realizácie.
Vlastníci by mali včas pomenovať zamýšľané vybavenie. Veľké nádoby s rastlinami, ťažké podlahové vrstvy alebo budúce uzatvorenie balkóna môžu meniť vstupy. Nejde o automaticky schválené doplnky. Ich prípustnosť sa musí preveriť pre konkrétnu konštrukciu; bežné používanie nie je neobmedzená rezerva pre každú neskoršiu úpravu.
Väčší rozmer mení viac než plochu
Pri zmene hĺbky alebo šírky sa mení geometria a môžu sa meniť účinky v spojoch aj kotvení. Nie je správne odvodiť povolené rozšírenie iba z nižšej hmotnosti hliníka. Praktické porovnanie pôdorysov rieši článok rozšírenie balkónov hliníkovou konštrukciou. Vybraný variant následne potrebuje vlastné technické preverenie.
Kotvenie tvorí súčasť návrhu, nie samostatný nákup
Rozhoduje spoj aj materiál, do ktorého je osadený
Pri kotvení sa stretávajú účinky od balkóna s vlastnosťami existujúcej budovy. Výber ovplyvňuje podklad, poloha pri okrajoch, rozmiestnenie kotiev, geometria pripojenia a podmienky osadenia. Univerzálny počet kotiev alebo ich priemer preto nie je použiteľným odporúčaním pre všetky domy.
Ak chýbajú spoľahlivé údaje, projektant určí potrebné doplnenie: napríklad diagnostiku podkladu alebo účelovo navrhnuté skúšky. Výsledok skúšky sa musí vyhodnotiť v súvislostiach návrhu. Jedna priaznivá hodnota z jedného miesta sama nepotvrdzuje všetky balkóny, rôzne podlažia ani inú časť fasády.
Zateplenie vyžaduje koordinovaný detail
Zaťaženie sa prenáša do určenej nosnej konštrukcie, nie do tepelnej izolácie. Súčasne treba vyriešiť vzdialenosť od nosného podkladu, prestupy a nadväzujúce vrstvy. Statické riešenie sa koordinuje s tepelnotechnickými a vodotesnými detailmi. Poradie obnovy rozoberá článok balkóny a zateplenie bytového domu.
Rám, spoje a zábradlie sa kontrolujú ako celok
Únosnosť a používateľnosť sú odlišné otázky
Popri odolnosti proti porušeniu sa posudzujú aj deformácie a správanie pri používaní. Nadmerný pohyb môže ovplyvniť komfort, napojenia alebo odvodnenie. Zábradlie, jeho uchytenie a výplň prenášajú vlastné účinky do rámu, preto ich nemožno vybrať nezávisle od zvyšku zostavy.
Pre navrhovanie hliníkových konštrukcií existuje rámec Eurokódu 9, ktorý predstavuje Európska komisia JRC. Konkrétne použiteľné normy, vydania a národné prílohy určuje projektant. Verejný prehľad normy nie je dokladom, že určitý balkón alebo detail už bol posúdený.
Dočasný stav pri montáži potrebuje vlastné riešenie
Hotový balkón sa správa inak než rozpracovaná zostava
Pri demontáži, zdvíhaní a postupnom pripájaní ešte nemusia byť aktívne všetky navrhnuté spoje. Projekt a montážny postup preto musia byť zosúladené aj pre dočasné stavy. Zodpovedná osoba určí potrebné zaistenie a podmienky nadväzujúcich krokov.
Správca nemá navrhovať poradie uvoľňovania nosných prvkov. Má však vedieť, kto tento postup pripraví a ako sa bude riešiť odchýlka skutočnosti od projektu. Celkovú organizáciu opisuje stránka montáž hliníkových balkónov. Pri nečakanom podklade sa ďalší dotknutý krok rieši s projektantom pred pokračovaním.
Čo pripraviť, keď dokumentácia domu nie je úplná
Neúplný archív nie je automatický zákaz realizácie ani dôvod chýbajúce údaje odhadnúť. Pripravte zoznam dostupných dokladov a samostatný zoznam neistôt. Odborník potom určí, ktoré informácie treba doplniť a akým spôsobom.
- Priraďte výkresom dátum, autora a časť domu, ktorú zobrazujú.
- Oddeľte pôvodný projekt od dokumentácie neskorších prestavieb.
- Ku fotografiám uveďte vchod, podlažie a miesto na fasáde.
- Zaznamenajte známe opravy a poruchy bez vlastného určovania ich príčiny.
- Dohodnite prístup na obhliadku a obnovu miest prípadných sond.
- Rozlíšte potvrdené údaje od informácií, ktoré sa iba tradujú medzi vlastníkmi.
Takýto prehľad umožní objednať cielené odborné práce. Potreba ďalšieho overenia má byť pomenovaná aj v rozsahu a termíne prípravy, aby nevzniklo očakávanie okamžitej výrobnej pripravenosti.
Ako má vyzerať zrozumiteľný výsledok posúdenia
Záver potrebuje pomenované predpoklady
Pre správcu je užitočné zhrnutie, ktoré identifikuje posudzované balkóny, variant, podklady a podmienky platnosti riešenia. Má byť zrejmé, či ide o predbežné posúdenie uskutočniteľnosti alebo uzavretý návrh pripravený na nadväzujúcu dokumentáciu. Všeobecné „vyhovuje“ bez odkazu na konkrétny rozsah nestačí na koordináciu dodávky.
Požadujte aj zoznam otvorených bodov: čo treba overiť pred výrobou, čo pri odkrytí podkladu a kto rozhodne o prípadnej zmene. Projektant má určiť relevantné obmedzenia používania a požiadavky na realizáciu. Kontrolu už vykonaných prác podrobnejšie rieši kontrola kvality montáže balkónov.
Rozpočet rozdeľte podľa miery overenia
Pri predbežnej ponuke označte položky, ktoré závisia od výsledku diagnostiky alebo návrhu. V cene môžu byť rozdiely v rozsahu projektu, overovania podkladu a súvisiacich stavebných prác. Dve ponuky s rovnakým počtom balkónov tak nemusia obsahovať rovnakú službu.
Pre vlastníkov je praktické oddeliť prípravu podkladov, technické posúdenie a samotnú dodávku. Každá etapa má mať dohodnutý výstup a podmienku pokračovania. Súvislosti vysvetľuje prehľad faktorov ceny závesných balkónov. Bez poznania domu nemožno sľúbiť konečné kotvenie ani presnú cenu technického riešenia.
Referencia pomáha s predstavou, výpočet patrí vášmu domu
V realizáciách HS ALUSYSTEM možno porovnať vzhľad a začlenenie balkónov do fasády. Pri konzultácii si vyberte príklad, ktorý vystihuje želaný výsledok, a uveďte, čo vás na ňom zaujíma. Neodvodzujte však jeho nosné riešenie z viditeľnej fotografie.
Dva susedné domy môžu mať rozdielny podklad, históriu úprav aj podmienky napojenia. Úspešná realizácia na jednom z nich je skúsenosťou dodávateľa, ale nenahrádza posúdenie druhého. Rovnaké pravidlo platí pri výmene balkónov za väčšiu alebo inak vybavenú zostavu.
Časté otázky
Potrebujú aj ľahké hliníkové balkóny statické posúdenie?
Áno. Nízka vlastná hmotnosť nenahrádza návrh celej zostavy, kotvenia a prenosu síl do budovy. Rozsah overenia musí zodpovedať konkrétnemu domu a navrhovanému riešeniu.
Je zameranie zároveň statickým posudkom?
Nie. Zameranie poskytuje geometrické a ďalšie vstupy. Statické posúdenie ich vyhodnocuje spolu s vlastnosťami materiálov, zaťažením a spôsobom napojenia. Chýbajúce údaje môže byť potrebné doplniť diagnostikou.
Potvrdí skúška jednej kotvy všetky balkóny na dome?
Nie automaticky. Rozsah skúšok a použiteľnosť výsledkov určuje odborník podľa podkladu a návrhu. Výsledok z jedného miesta nemožno bez vyhodnotenia preniesť na všetky odlišné pozície.
Môžeme po posúdení zmeniť podlahu alebo výplň?
Zmenu treba pred objednaním preveriť s projektantom a dodávateľom. Iná hmotnosť, geometria alebo spôsob uchytenia môže zmeniť predpoklady pôvodného návrhu aj nadväzujúce detaily.
Čo ak sa pri montáži odkryje iný podklad?
Dotknutý krok nemá pokračovať podľa neplatného predpokladu. Rozdiel treba zdokumentovať a odovzdať na odborné vyhodnotenie. Ďalší postup sa určí podľa potvrdeného riešenia.
Pripravte technické zadanie spolu s HS ALUSYSTEM
Pošlite adresu domu, fotografie, dostupné výkresy a stručný opis plánovanej výmeny alebo doplnenia balkónov. Pridajte zoznam nejasností a zamýšľané vybavenie, ktoré môže ovplyvniť návrh. Už pri prvom rozhovore sa tak dá oddeliť predstava vlastníkov od podkladov, ktoré ešte treba získať.
Kontaktujte HS ALUSYSTEM a dohodnite ďalší krok prípravy. Cieľom je konkrétne zadanie pre váš bytový dom, jasný rozsah odborného overenia a zosúladené podklady pred výrobou hliníkových balkónov.
